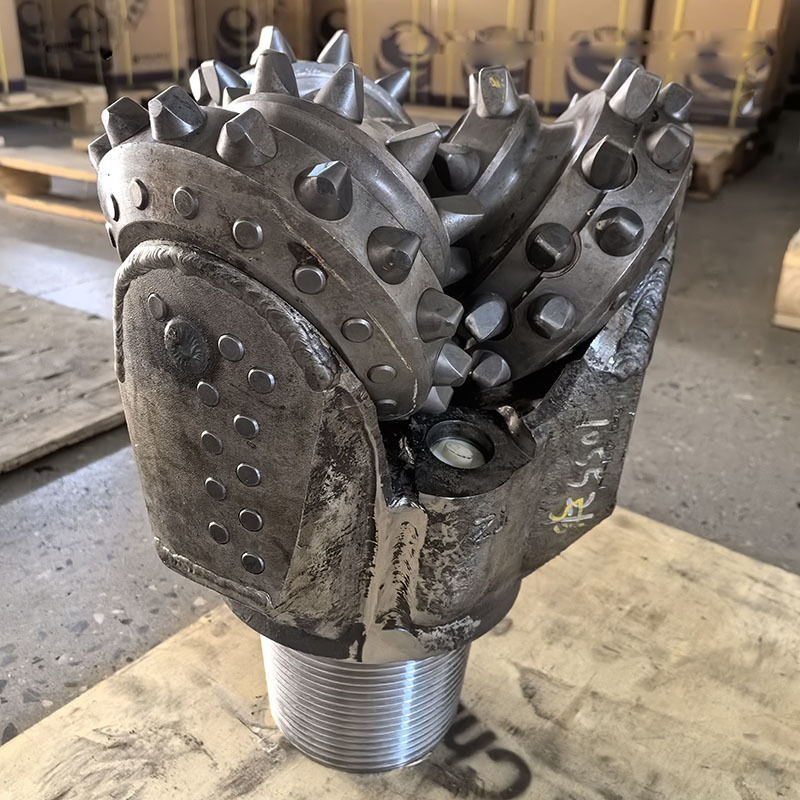

Mũi khoan Tricone Carbide cho đá cứng với ổ bi kín composite

Mũi khoan ba nón là một công cụ thường được sử dụng trong các lĩnh vực khoan dầu, thăm dò địa chất, khai thác mỏ, v.v. Nó chủ yếu bao gồm ba nón có thể xoay, giúp mũi khoan phá vỡ đá trong địa tầng. Loại mũi khoan này kết hợp cắt đa góc và nghiền lăn để đáp ứng nhu cầu khoan của các địa tầng khác nhau.

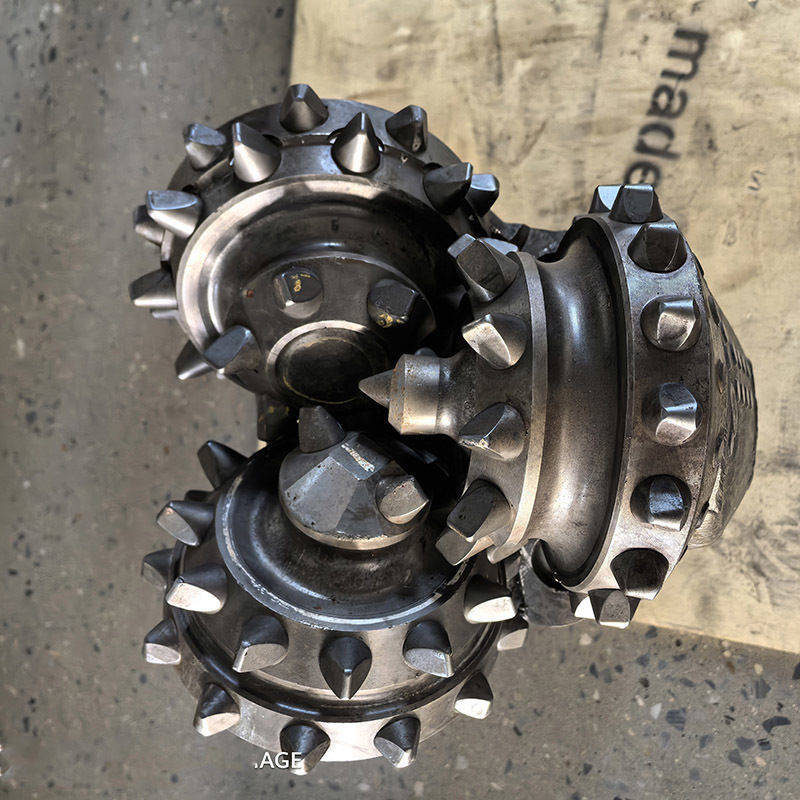

Các cấu trúc chính tạo nên một mũi khoan con lăn bao gồm thân mũi khoan, ba con lăn, hệ thống vòng bi, vòi phun và cấu trúc bề mặt răng. Các răng trên con lăn được chia thành hai loại: răng hợp kim cứng hoặc răng thép. Con lăn được hỗ trợ bởi một cấu trúc hỗ trợ được lắp đặt bên dưới thân, và trục con lăn được cố định bên trong cấu trúc vòng bi, cho phép nó chịu được tải trọng theo các hướng khác nhau. Mũi khoan thường có một kênh chất lỏng khoan bên trong, được thiết kế với một vòi phun để tăng cường hiệu quả làm sạch các mảnh vụn đá. Trong quá trình làm việc, vòng quay của mũi khoan làm cho con lăn quay và tiếp xúc với đá. Dưới tác động của áp suất dọc trục và vòng quay, các răng liên tục đi vào khối đá bị nứt của địa tầng. Sau khi phân mảnh, các mảnh vụn được mang ra khỏi khu vực làm việc bằng chất lỏng khoan. Trong quá trình lăn, có một chuyển động trượt làm tăng lực cắt của bề mặt răng lên đá. Hệ thống vòng bi chịu trách nhiệm hỗ trợ con lăn để chịu được áp suất và mô-men xoắn khi khoan, và hiệu suất của nó ảnh hưởng trực tiếp đến tuổi thọ làm việc của mũi khoan.

• Mũi khoan ba nón bao gồm ba nón, cấu trúc cắt, cấu trúc vòng bi, bộ phận khóa, thiết bị niêm phong lưu trữ dầu, thiết bị vòi phun, v.v. Thiết kế cấu trúc này cho phép mũi khoan thích ứng với các điều kiện địa chất khác nhau và cải thiện hiệu quả khoan
• Các loại vòng bi của mũi khoan ba nón được chia thành vòng bi lăn và vòng bi trượt, và các loại vòng bi khác nhau phù hợp với các điều kiện và yêu cầu khoan khác nhau
• Các loại niêm phong của mũi khoan bao gồm phớt cao su và phớt kim loại, và thiết kế của phớt là rất quan trọng để bảo vệ vòng bi và kéo dài tuổi thọ của mũi khoan
• Các răng của mũi khoan ba nón có thể được gắn (răng hợp kim cứng) hoặc phay (răng thép), và các vật liệu răng và phương pháp cố định khác nhau ảnh hưởng đến hiệu quả phá đá và tuổi thọ của mũi khoan
• Để cải thiện hiệu quả phá đá của mũi khoan, việc sắp xếp răng của mũi khoan con lăn sẽ được nghiên cứu trong quá trình thiết kế. Việc sắp xếp răng tối ưu sẽ được xác định bằng cách tính toán số lượng răng tiếp xúc đáy cho các cách sắp xếp răng đều và không đều
• Hướng của đường gờ răng có liên quan chặt chẽ đến khu vực nghiền ở đáy giếng. Thiết kế lại hướng của đường gờ răng có thể cải thiện hiệu quả nghiền ở đáy giếng
• Đã thiết lập một mô hình cho số lượng răng tiếp xúc đáy của mũi khoan con lăn và phân tích mô hình phân bố của số lượng răng tiếp xúc đáy, đóng một vai trò quan trọng trong việc cải thiện tốc độ khoan cơ học và kéo dài tuổi thọ mòn của mũi khoan
